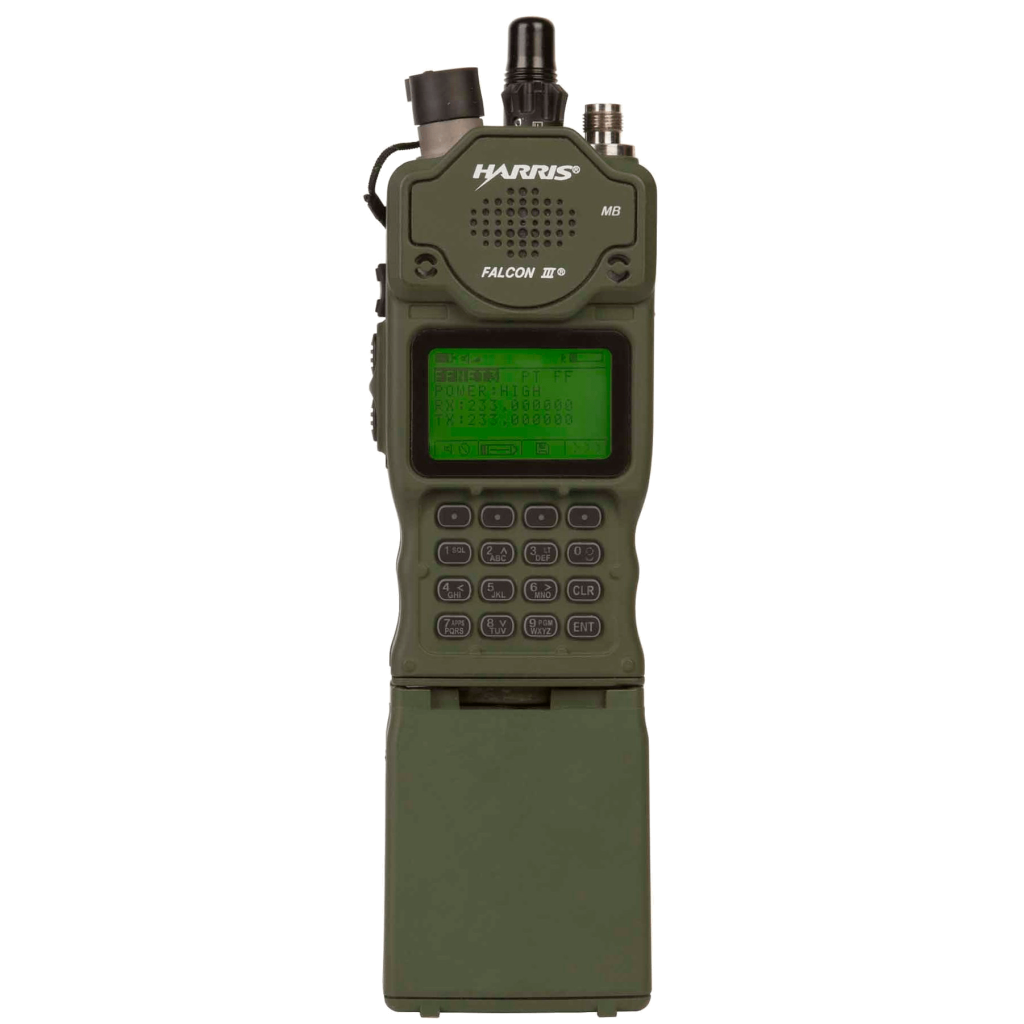

Радіостанція Harris RF-7850M-HH призначена для забезпечення зв’язку в умовах військових операцій та інших вимогливих додаткових умов, які вимагають надійного та захищеного зв’язку.
Тактико-технічні характеристики
| Параметр | Значення параметра |
| Діапазон частот | 30 — 512 МГц |
| Заздалегідь підготовлені мережі (пресет) | 25 (виставляються перемикачем 13) |
| Режим передачі | FM/AM аналогова телефонія амплітудна маніпуляція (ASK)/ частотна маніпуляція (FSK) 2,4 кбіт/сек телефонія з вокодером MELP (вокодер із змішаним збудженням та лінійним передбаченням)ASK/FSK 16 кбіт/сек телефонія з вокодером CVSD (дельта-модуляція із змінною крутизною)FSK/TCM (модуляція зі згортковим кодуванням) до 60 кбіт/сек (стандарт) IP та DTEШирокополосна FSK/TCM передача даних до 192 кбіт/сек (опція)TNW (мережа TDMA Networking Waveform) |
| Хвилевий опір виходу | 50 Ом |
| Рознесення при розміщенні кількох радіостанції | 9% рознесення по частоті 1,5 м рознесення антен |
| Колір, покриття | зелений (RF-7850M-HH001)чорний (RF-7850M-HH002)жовто-коричневий (RF-7850M-HH003)покриття CARC (захисне покриття від хімічних речовин) |
| Характеристики передавача | |
| Вихідна потужність | не лінійна: 0,25; 2; 5; 10 Вт лінійна: 1; 2; 5; 10 Вт |
| Стабільність частоти | ± 1 частин на мільйон |
| Гармоніки | -50 дБн |
| Побічне випромінення | -50 дБн |
| Характеристики приймача | |
| Чутливість ЧМ | -116 дБм при 12 дБ SINAD |
| Селективність по сусідньому каналу | 50 дБ |
| Шумоподавлення | по вибору: вимкнено/по шуму/по тону/цифрове |
| Селектівність по проміжній частоті | > 60 дБ |
| Умови навколишнього середовища (по MIL-STD-810) | |
| Діапазон робочих температур | від мінус 30°С до +60 °С від мінус 20°С до +60 °С з батареєю |
| Занурення | до 5 м |
| Вологість | 95 % поMIL-STD-810 |
| Особливі функції | |
| ППРЧ | Quicklook 1A Quicklook 2 Quicklook 3 Quicklook Wide TNW |
| Передача даних | до 64 кбіт/сек IP та DTEдо 192 кбіт/сек IP |
| Смуга пропускання | 25 кГц75 кГц (опція) |
| Безпека зв’язку | Citadel II та AES Citadel II сумісна з Citadel I |
| Вокодер | MELP — вокодер із змішаним збудженням та лінійним передбаченням CVSD — дельта-модуляція із змінною крутизною |
| GPS | внутрішній |
| Інтерфейс даних | USB 2.0, синхронний, асинхронний |
| Одночасне передавання даних та голосу | так |
| Підтримка двох тангент | так |
| Безпосереднє підключення до LAN та USB пристроїв | так |
| SMNP | підтримує V1, 2, 3 |
| Масо-габаритні характеристики | |
| Габарити | 246 х 74 х 61 мм |
| Маса | 0,68 кг без батареї 0,91 кг з батареєю |

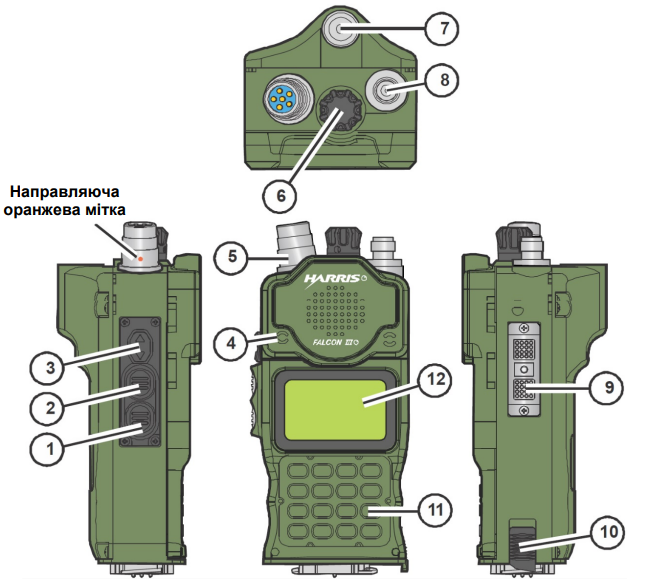

Органи управління
| Поз. | Орган управління та ін. | Призначення |
| 1 | Тангента нижня (Lower PTT) | Тангента додаткової мережі в режимі подвійної тангенти |
| 2 | Тангента верхня (Upper PTT) | Тангента основної мережі в режимі подвійної тангенти |
| 3 | Регулятор гучності | ↑ додавання гучності ↓ зменшення гучності |
| 4 | Мікрофон | Вмонтований мікрофон |
| 5 | 6-ти контактний аудіо роз’єм | Використовується для підключення гарнітури, трубки, петличного мікрофону |
| 6 | Поворотний перемикач | Для встановлення у положення OFF, Z, R перемикач необхідно відтягнути вгору. |
| OFF | Вимкнення радіостанції. | |
| 1 – 13 | Вибір мережі (каналу) від 1 до 13 | |
| R | Використовується при підключенні дистанційного клавішно-дисплейного пристрою (R – Remote). | |
| Z | Cтирання усіх запрограмованих параметрів, у тому числі ключів та даних користувача (Z – Zeroize). | |
| 7 | Роз’єм антени GPS | Роз’єм для підключення антени GPS |
| 8 | Високочастотний роз’єм | Роз’єм для підключення антени TNC 50 Ом |
| 9 | Додатковий боковий роз’єм | Інтерфейс для підключення додаткового обладнання |
| 10 | Фіксатор батареї | Для зняття батареї штовхається вгору |
| 11 | Клавіатура  | Використовується для переміщення по меню та управління радіостанцією. Склад клавіатури: • верхній ряд екранних клавіш виконує функції відповідно написам над клавішами на дисплеї; • три ряди клавіш з фіксованими функціями – цифри/букви, стрілки вгору/вниз вліво/вправо, [APPS], [PGM], [SQL], [LT], [ |
 | Клавіша “Круглі стрілки/пробіл”на цифрі “0” призначена для переключення поточного відображення на екрані між повним статусом (головним меню) і коротким статусом (Tac Chat). Також використовується як пробіл при зміні значення параметру, що відображається. | |
| [LT] [3] | Доступ до меню управління підсвітленням дисплея. | |
| [SQL] | Ввімкнення/вимкнення шумоподавлення (скорочення від Squelch) | |
| [APPS] [7] | Доступ до прикладного меню (скор. від Applications). | |
| [PGM] [9] | Доступ до меню програмування (скор. від Programming). | |
| [CLR] | Повернення поля у попереднє значення та переміщення з поточного пункту меню на рівень вище (скор. від Clear). | |
| [ENT] | Введення. Вибір поля для зміни при переміщенні курсору або підтвердження введених параметрів (скор. від Enter). | |
| Екранні клавіші [●] | Екранні клавіші виконують функції відповідно написам на екрані. | |
| ◄ та ► | Переміщення курсору вліво або вправо | |
| ▲ та ▼ | Переміщення курсору вгору або вниз | |
| 12 | Екран | Забезпечує відображення інформації при роботі та конфігурації станції |

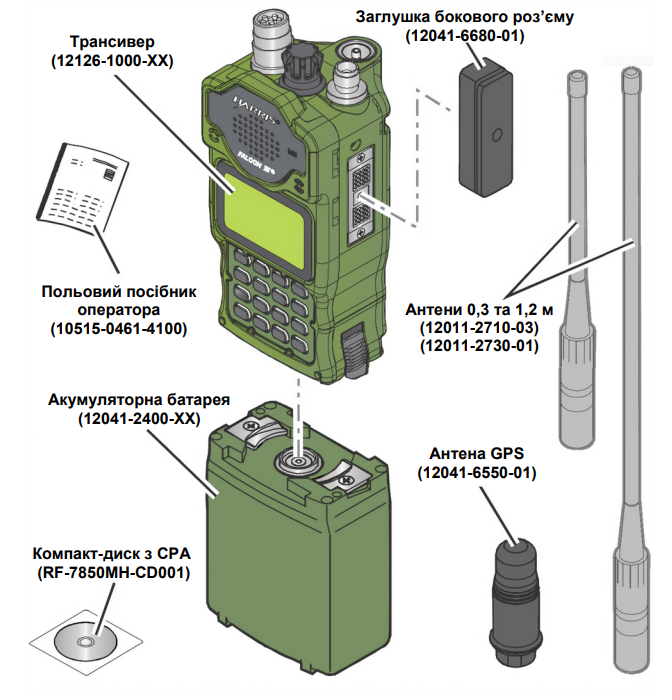

Комплект поставки
