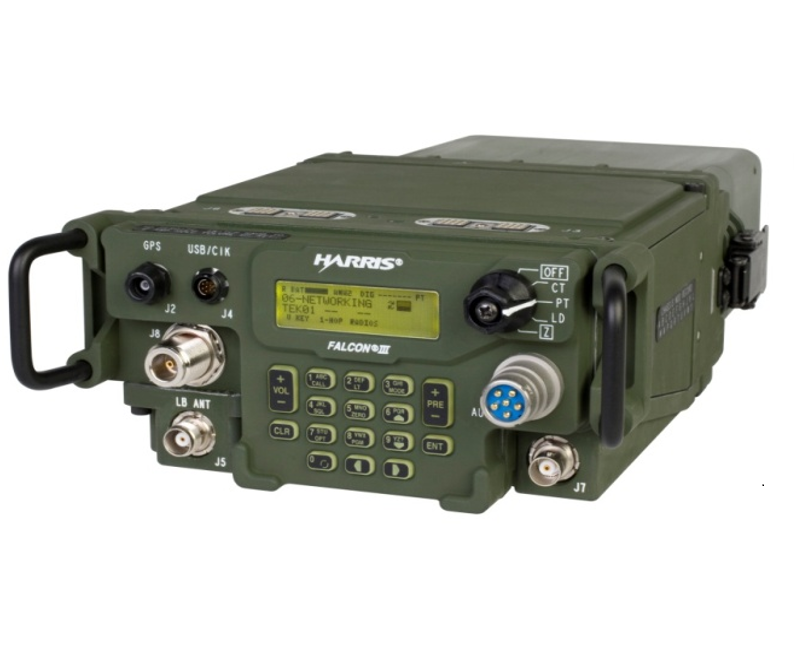

Радіостанція Harris RF-7800M-MP — це багатодіапазонний мобільний засіб зв’язку, розроблений для забезпечення надійного, захищеного та стійкого зв’язку на тактичному рівні в умовах сучасного поля бою. Вона призначена для використання у військових підрозділах, спеціальних операціях, урядових та безпекових структурах, де потрібна швидка і безперервна передача голосу, даних та відео.
Цей пристрій підтримує роботу у широкому діапазоні частот (від HF до UHF), забезпечуючи багатоканальний зв’язок із застосуванням передових методів шифрування та стійкості до радіоелектронної боротьби. Harris RF-7800M-MP сумісна з різними видами мереж і може інтегруватися у комплексні системи управління та зв’язку.
Основне призначення станції — організація надійного, мобільного, захищеного зв’язку у складних умовах бойових дій, де необхідна висока стійкість до перешкод, можливість роботи в автономному режимі і гнучкість налаштувань для різних тактичних завдань. Вона забезпечує зв’язок на великі відстані, підтримуючи як радіозв’язок прямої видимості, так і роботу в мережах з ретрансляцією сигналу.
Тактико-технічні характеристики

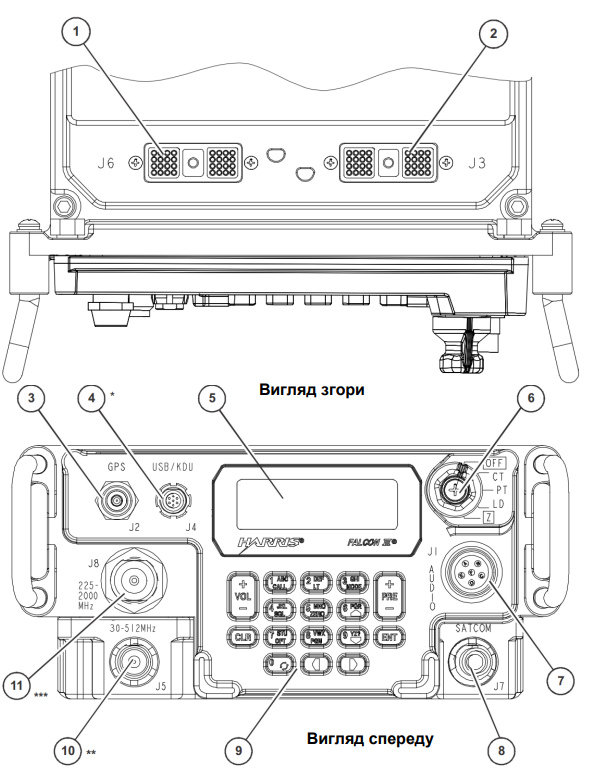

Органи управління
| Позначення | Орган управління/ індикатор | Функція |
| 1 | Верхній роз’єм чорного інтерфейсу (Black Side) (J6) | Забезпечує інтерфейс для різних пристроїв чорних даних (black data). |
| 2 | Верхній роз’єм червоного інтерфейсу (Red Side) (J3) | Забезпечує інтерфейс для різних пристроїв даних, що потребують шифрування (red data). |
| 3 | Роз’єм антени системи глобального позиціонування (GPS) (J2) | Роз’єм антени GPS. |
| *4 | Роз’єм універсальної послідовної шини (USB)/КДП або CIK (J4) | Роз’єм, який використовується для незашифрованого USB і зовнішнього клавішно-дисплейного пристрою (КДП) або криптографічного пускового ключа (СІК) в деяких версіях. ПРИМІТКА: завантаження з USB флешнакопичувача доступне в якості опції з мікропрограмою версії 2.0 і пізніших версій. |
| 5 | Дисплей | Відображає екрани роботи та програмування. |
| 6 | Поворотний перемикач | Див. функції нижче. |
| OFF | Треба потягнути для повороту, щоб перейти з/в це положення. Вимикає радіостанцію. | |
| [CT] | Переводить радіостанцію в зашифрований режим (Cipher Text). | |
| [PT] | Переводить радіостанцію у відкритий режим (Plain Text). | |
| [LD] | Переводить радіостанцію в автономний режим для забезпечення безпеки або установки. У режимі заповнення радіостанція може завантажувати ключі шифрування. У режимі установки радіостанція може завантажувати програмне забезпечення і плани місії. | |
| [Z] | Треба потягнути перемикач для повороту. Ця дія обнулить всі запрограмовані параметри, включаючи параметри шифрування. | |
| 7 | 6-контактний роз’єм AUDIO/Fill (J1) | Забезпечує підключення гарнітури H-250 або пристрою введення ключів шифрування, що використовує 6-контактний роз’єм. |
| 8 | Роз’єм антени супутникового зв’язку (SATCOM) (J7) | Забезпечує підключення антени з опором 50 Ом за допомогою роз’єму BNC для роботи з формою сигналу STC. |
| 9 | Клавіатура | |
( ) ([Next]) | Перемикає екрани дисплею для отримання додаткової інформації. | |
| [CALL] | Використовується для початку і завершення виклику передачі голосу через IP (VoIP). | |
| [LT] | Надає доступ до меню управління підсвіткою клавіатури / дисплею. | |
| [MODE] | Використовується для налаштування і запуску функцій форм сигналу Beacon, Clone або Scan. | |
| [SQL] | Використовується для вибору типу і рівня шумоподавлення, якщо шумоподавлення можна застосувати для поточної форми сигналу (в залежності від форми сигналу). | |
| [ZERO] | Надає доступ до меню обнулення. | |
| [OPT] | Надає доступ до меню опцій. | |
| [PGM] | Надає доступ до меню програмування радіостанції. | |
| [CLR] | Повертає поле до попереднього значення або активує попереднє меню чи екран. Також використовується для завершення активного виклику VoIP. | |
| [ENT] | Використовується для підтвердження вибору поля або приймає дані в полі введення. | |
| [PRE +/-] | Дозволяє оператору гортати запрограмовані мережі. Вгору (+) прокручує пресети вгору, вниз (-) прокручує пресети вниз. | |
| [VOL +/-] | Вгору (+) збільшує гучність, вниз (-) зменшує гучність. (Не блокується). | |
| Кнопки ◄►, ([стрілка вліво] або [стрілка вправо]) | Дозволяє оператору переміщати курсор вліво або вправо, або для вибору нового поля меню. | |
| Кнопки ▲▼ ([стрілка вгору] або [стрілка вниз]) | Дозволяє оператору послідовно прокручувати список полів. | |
| **10 | Роз’єм антени нижнього діапазону (LB) (J5) | Забезпечує підключення антени з опором 50 Ом за допомогою різьбового роз’єму N типу – роз’єм (TNC) для 30,0000 – 512,0000 МГц. Цей роз’єм використовується для передачі сигналів VHF/UHF у прямій видимості (VULOS). |
| ***11 | Роз’єм антени верхнього діапазону (HB) (J8) | Забезпечує підключення антени з опором 50 Ом за допомогою різьбового роз’єму N типу для частот від 225,0000 МГц до 2000,0000 МГц. Це з’єднання використовується для широкосмугової адаптивної мережевої форми сигналу Adaptive Networking Wideband Waveform (ANW2). |
Комплект поставки
| Назва | Номенклатурний номер |
| Трансівер | 12043-1000-XX |
| Модифікована трубка | H-250 10075-1399 |
| Кабель USB для програмування та оновлення мікропрограми 1,8 м | 12043-2750-A006 |
| Диск з електронними посібниками, що включає: Спрощений посібник по експлуатації форми сигналу ANW2 для RF-7800M-MP (10515-0404-4100) Польовий посібник оператора RF-7800M-MP (10515-0334-4100) Посібник користувача RF-7800M-MP (10515-0334-4200) Посібник по встановленню/обслуговуванню автомобільних багатодіапазонних систем Falcon III RF-300M-V150/250/255, RF-7800M/150 (10515-0333-4200) | 10515-0334-6000 |
| Спрощений посібник по експлуатації форми сигналу ANW2 для RF-7800M-MP | 10515-0404-4100 |
| Польовий посібник оператора RF-7800M-MP | 10515-0334-4100 |
| Програма Communications Planning Application (CPA) для RF 7800M-MP | RF-7800MM -CD001 |
