RF-7800H-МР являє собою вдосконалену радіостанціюсімейства Falcon, що забезпечує надійну роботу в радіонапрямку та в радіомережі як в телефонному режимі, так і в режимі передачі даних. Має покращену систему шифрування. Забезпечує надійний зв’язок в робочому діапазоні частот. Вона може використовуватися в переносному, мобільному (на автошасі) та стаціонарному варіанті.
Тактико-технічні характеристики
| Характеристика | Значення | ||
| Загальні | |||
| Діапазон робочих частот | 1,5 – 59,9999 | ||
| Кількість ЗПЧ (пресетів) | 75 | ||
| Стабільність частоти | 1х10-6 | ||
| Види сигналів (класи випромінювання) | |||
| в діапазоні КХ: | USB – upper side band – односмугова модуляція по верхній бічній (J3E-A1) – основний режим роботи; LSB – lower side band – ОМ по НБ (J3E-B1); AME – amplitude modulation equivalent – ОМ з повною несучою (Н3Е) (для зустрічної роботи з аналоговими засобами в АМ); CW – continuous wave – АТ, еквівалент J2A; A1A (передача ключем у коді Морзе); | ||
| в УКХ діапазоні: | FM –ЧМ (F3E) (FSK при передачі цифрової інформації) | ||
| Опір антенного входу | 50 Ом | ||
| Напруга живлення | 26 В постійного струму (допускається 21,5…32 В) | ||
| Інформаційні стики | USB, синхронний або асинхронний (RS-232C) | ||
| Габарити, см: | 8,3В х 20Ш х 23,4Д | ||
| Вага (без АКБ) | 3,9 кг | ||
| Приймач | |||
| Чутливість | -113 дБм (0,5 мкВ) в діапазоні 1,5-29,9999 для ОМ при SNR = 10 (SINAD) | ||
| НЧ (аудіо) вихід | 12 мВт на опорі 100 Ом зовнішньої мікротелефонної трубки | ||
| Подавлення шумів | Регулюється та вмикається з передньої панелі | ||
| Вибірковість по проміжній частоті (ПЧ) | Понад 80 дБ | ||
| Вибірковість по сусідньому каналу | Понад 80 дБ (на першій ПЧ) | ||
| Автоматичне регулювання підсилення | Залежить від режиму, вибирається автоматично | ||
| Інтермодуляційні спотворення | Не гірше -80 дБ для двох сигналів -30 дБ на відстані 30 кГц і більше | ||
| Захист від перевищення напруги живлення | До 32 В | ||
| Передавач | |||
| Вихідна потужність, Вт | Низька (Low) | Середня (Medium) | Висока (High) |
| КХ (пікова): 1,5-29,9999 МГц (± 1дБ) | 1 | 5 | 20 |
| УКХ: 30-59,9999 МГц (ЧМ) | 1 | 5 | 10 |
| НЧ (аудіо) вхід | З телефонної гарнітури 1,5 мВ на опорі 150 Ом або 0 дБм на опорі 600 Ом при максимальній потужності | ||
| Подавлення несучої | Понад 60 дБ нижче пікової потужності для J3E | ||
| Подавлення іншої бічної | Понад 60 дБ нижче пікової потужності для J3E | ||
| Узгодження з антенами | ОЕ-505 (АШ-3) 2-60 МГц; RF-1940-AT001/ RF-1941 (диполь) | ||
| Умови використання | |||
| Метод випробувань | MIL-STD-810G | ||
| Вібраційна стійкість | Ground tactical | ||
| Допустима глибина занурення у воду | 0,9 м | ||
| Температурний режим | від -40 до +71°С | ||
Органи управління

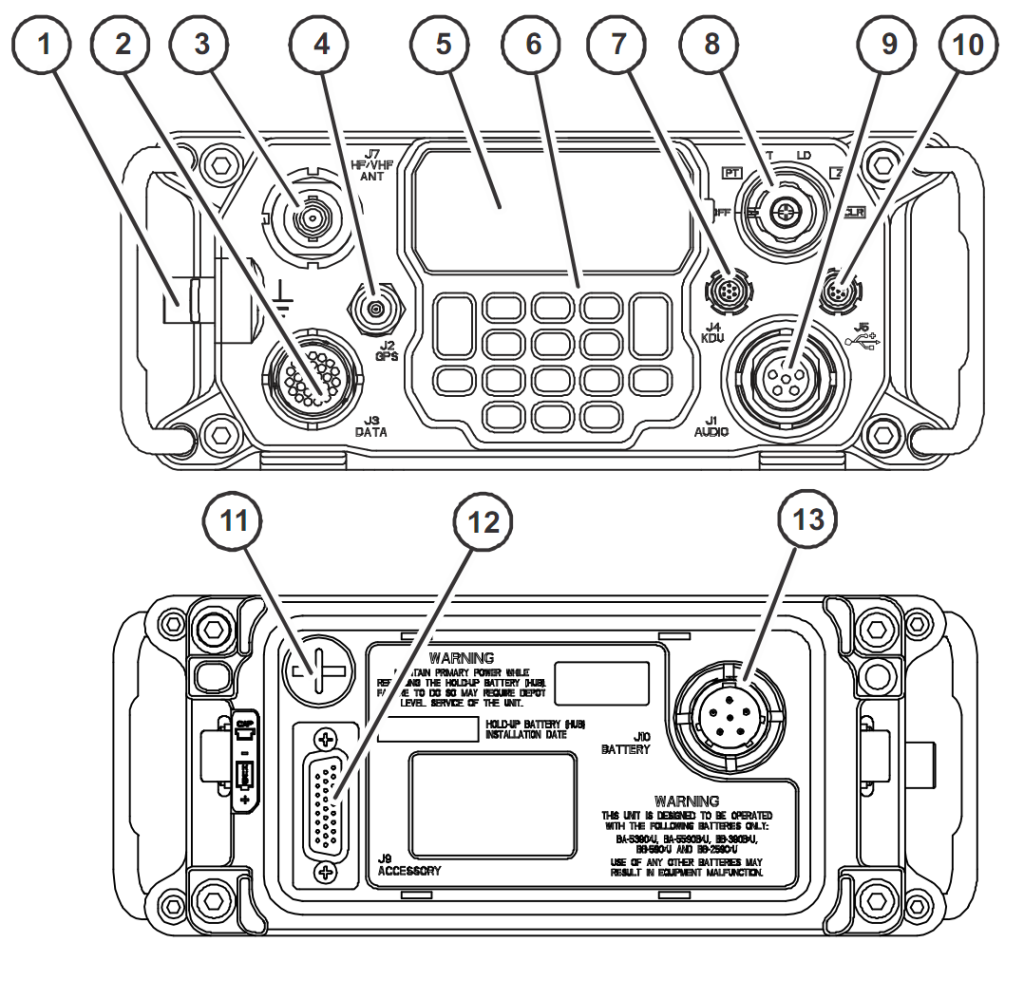

| Позна-чення | Орган управління / роз’єм | Призначення |
| 1 | Клема заземлення | Забезпечує підключення пристрою заземлення до станції |
| 2 | J3 DATA | Забезпечує підключення кінцевого обладнання передачі даних (DTE) (зовнішніх модемів) з встановленням з’єднання точка-точка (РРР – point-to-point) та запасний варіант підключення аудіо |
| 3 | J7 HF/VHF ANT | 50-омний роз’єм для підключення антени через BNC-конектор або штирьової антени |
| 4 | J2 GPS | Роз’єм для підключення GPS-антени |
| 5 | LCD | Рідкокристалічний дисплей |
| 6 | Клавіатура | Забезпечує доступ оператора до управління станцією та програмування параметрів вручну |
 | Відкриває додатковий екран для заданого режиму роботи | |
 | В залежності від поточного режиму роботи: FIX – ініціює виклик HAIL; ALE, 3G – ініціює виклик кореспондента; HOP – здійснює запит або відправляє відповідь на запит на синхронізацію (SYNC) | |
 | Забезпечує доступ до управління підсвіткою дисплея1 | |
 | Дозволяє оператору обрати необхідний режим роботи (FIX, ALE, HOP, 3G, 3G+) | |
 | Включає або виключає запрограмований ПШ | |
 | Не використовується | |
 | Забезпечує доступ до опцій головного меню радіостанції, вигляд якого залежить від обраного режиму роботи | |
 | Забезпечує доступ до меню програмування станції | |
 | Використовується для відміни попередньої дії, повернення у попередній пункт меню, або стирання повідомлення на передній панелі. Також ця клавіша використовується для розривання з’єднання в режимах ALE, 3G. У режимах FIX та ALE ця клавіша, також зупиняє або починає сканування каналів | |
 | Використовується для підтвердження вибору у меню, а також для вибору пунктів на екрані дисплея | |
 | Збільшує або зменшує гучність звуку у динаміку | |
 | Забезпечує прокручування пресетів | |
 | Клавіші, що забезпечують навігацію по меню (екрану) | |
| 7 | J4 KDU | Забезпечує підключення до зовнішнього КДП (клавішно-дисплейного пристрою) |
| 8 | FUNCTION SWITCH | Функціональний перемикач. Для перемикання між позиціями, обведеними у рамку, необхідно при піднімати перемикач вгору |
| OFF | Вимикає радіостанцію | |
| PT | Режим роботи без шифрування | |
| CT | Режим роботи з шифруванням | |
| LD | Load. Переводить радіостанцію у режим для установки нових або видалення старих версій прошивки. | |
| Z | Zeroize. Забезпечує стирання налаштувань станції (обнулення), у тому числі стирання ключів шифрування2 | |
| CLR | Відключає HUB (Hold-Up-Battery) і стирає настройки станції. Цей режим подовжує термін служби батарейки HUВ, коли станція довго не використовується (на зберіганні) | |
| 9 | J1 AUDIO | Забезпечує підключення мікротелефонної трубки з 6-піновим конектором |
| 10 | J5 USB | Забезпечує підключення станції до USB-порту ПК |
| 11 | HUB | Забезпечує доступ до HUB |
| 12 | J9 ACCESSORY | Забезпечує з’єднання із зовнішнім підсилювачем потужності |
| 13 | J10 BATTERY | Роз’єм для підключення АКБ |

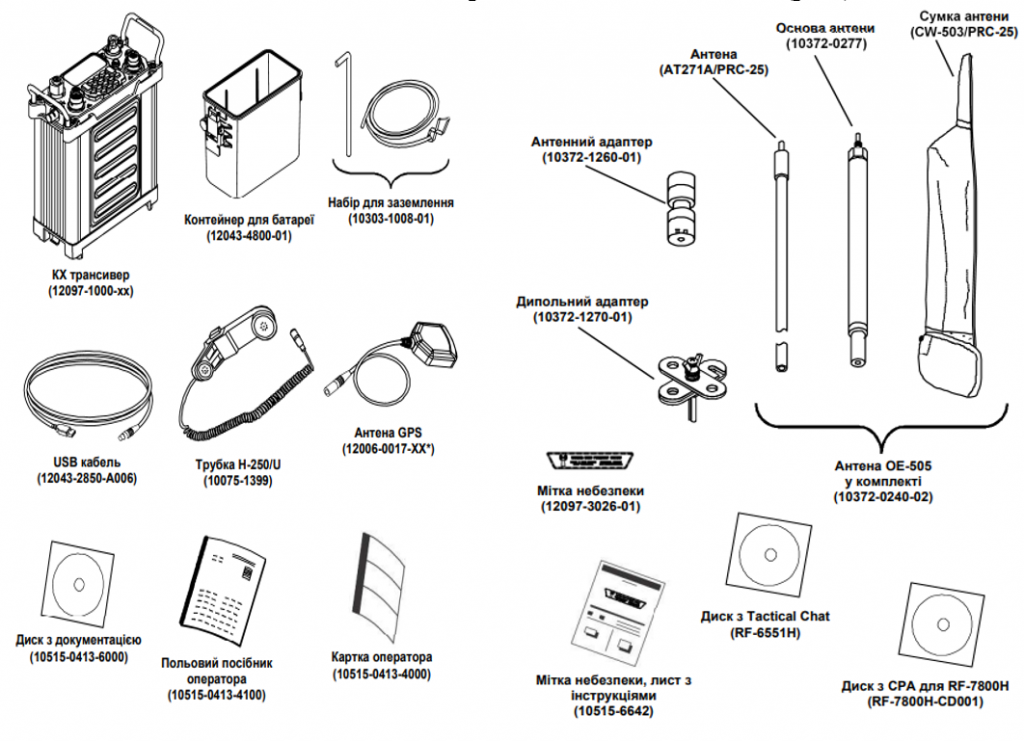

Комплект поставки
